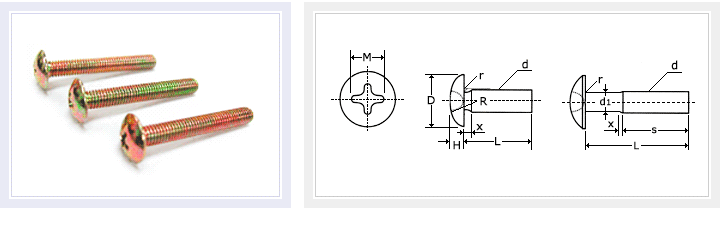

나사의
호칭
(d) |
피치 |
십자
혈의
번호 |
D |
H |
C |
M |
1형의 0 |
2형의 0 (8) |
r |
기본
치수 |
허용차 |
기본
치수 |
허용차 |
(약) |
최대 |
최대 |
최소 |
최대 |
최소 |
최대 |
M2 |
0.4 |
1 |
4.5 |
0
-0.4 |
1.2 |
±0.1 |
3 |
2.2 |
1.01 |
0.65 |
1.32 |
0.98 |
0.3 |
M2.2 |
0.45 |
5 |
1.3 |
3.2 |
2.3 |
1.11 |
0.75 |
1.42 |
1.08 |
0.3 |
M2.3 |
0.4 |
5.2 |
1.4 |
3.4 |
2.4 |
1.21 |
0.85 |
1.52 |
1.18 |
0.3 |
M2.5 |
0.45 |
5.7 |
1.5 |
3.7 |
2.5 |
1.32 |
0.95 |
1.62 |
1.27 |
0.3 |
M2.6 |
0.45 |
5.9 |
1.6 |
3.9 |
2.6 |
1.42 |
1.05 |
1.72 |
1.37 |
0.3 |
M3 |
0.5 |
2 |
6.9 |
0
-0.5 |
1.9 |
±0.15 |
4.6 |
2.9 |
1.72 |
1.34 |
2.03 |
1.67 |
0.4 |
M3.5 |
0.6 |
8.1 |
2.2 |
5.4 |
3.9 |
1.83 |
1.30 |
2.20 |
1.73 |
0.4 |
M4 |
0.7 |
9.4 |
2.5 |
6.1 |
4.2 |
2.13 |
1.60 |
2.50 |
2.02 |
0.5 |
M4.5 |
0.75 |
10.6 |
0
-0.6 |
2.8 |
6.9 |
4.6 |
2.53 |
2.99 |
2.90 |
2.42 |
0.5 |
M5 |
0.8 |
11.8 |
3.1 |
7.7 |
4.9 |
2.83 |
2.29 |
3.20 |
2.71 |
0.6 |
M6 |
1 |
3 |
14 |
0
-0.7 |
3.7 |
±0.2 |
9.1 |
6.2 |
2.86 |
2.31 |
3.26 |
2.76 |
0.7 |
M8 |
1.25 |
17.8 |
0
-0.8 |
4.8 |
11.7 |
7.7 |
4.36 |
3.78 |
4.77 |
4.23 |
0.9 |
|
|
|
|
|
|
|
